Panduan Lengkap Memahami Metode Traversing Total Station untuk Pengukuran yang Akurat
Dalam dunia survey dan pemetaan, akurasi data menjadi faktor utama yang menentukan kualitas hasil pengukuran. Baik pada proyek pembangunan jalan, jembatan, gedung, kawasan industri, pertambangan, maupun pemetaan topografi, setiap titik yang diukur harus memiliki posisi yang tepat dan dapat dipertanggungjawabkan. Salah satu metode yang paling banyak digunakan untuk memperoleh data posisi horizontal secara akurat adalah traversing total station.
Metode traversing telah digunakan selama bertahun-tahun dalam pekerjaan survey karena mampu menghasilkan koordinat titik kontrol dengan tingkat ketelitian yang tinggi. Meskipun saat ini teknologi GNSS dan GPS Geodetik semakin berkembang, metode traversing menggunakan Total Station tetap menjadi pilihan utama pada area yang memiliki hambatan sinyal satelit seperti kawasan perkotaan, area hutan, terowongan, maupun lokasi dengan banyak bangunan tinggi.
Selain memberikan akurasi yang baik, traversing juga memungkinkan surveyor membangun jaringan kontrol yang dapat digunakan sebagai dasar pengukuran topografi, staking out konstruksi, dan berbagai pekerjaan geospasial lainnya.
Artikel ini akan membahas secara lengkap mengenai traversing total station, mulai dari pengertian, fungsi, jenis-jenis traversing, langkah pelaksanaan, kelebihan, kekurangan, hingga aplikasi dalam berbagai proyek survey modern.
Apa Itu Traversing Total Station?

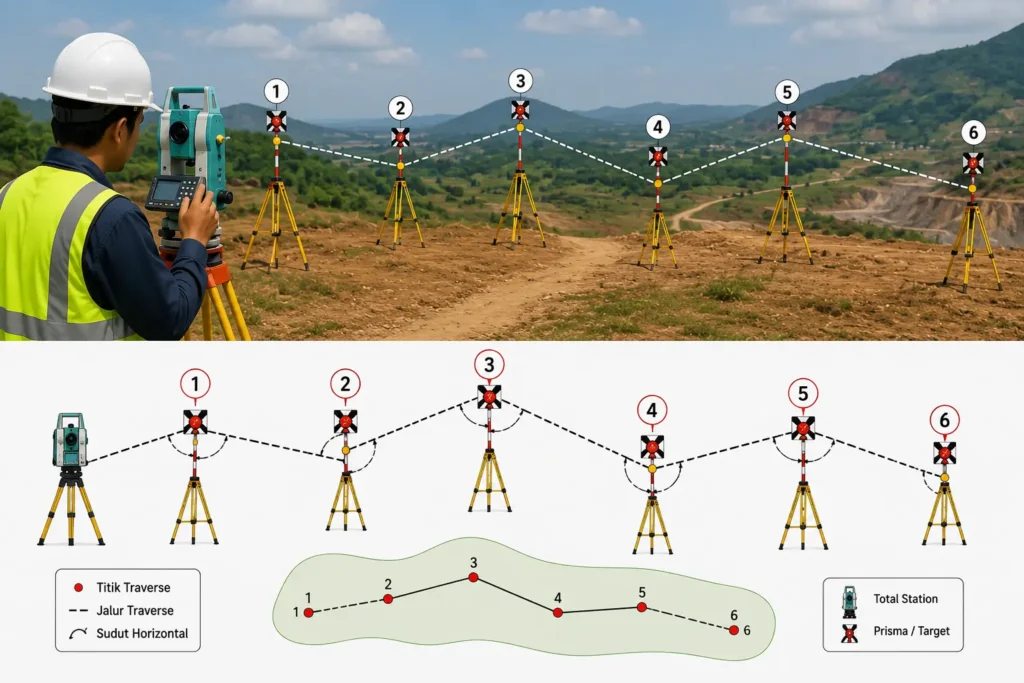

Traversing total station adalah metode pengukuran yang dilakukan dengan menghubungkan sejumlah titik kontrol melalui pengukuran sudut dan jarak menggunakan Total Station.
Dalam metode ini, surveyor akan menempatkan alat pada titik tertentu, kemudian mengukur sudut dan jarak menuju titik berikutnya. Hasil pengukuran tersebut digunakan untuk menghitung koordinat setiap titik dalam jaringan traversing.
Secara sederhana, traversing dapat diartikan sebagai proses membangun rangkaian titik kontrol yang saling terhubung sehingga menghasilkan sistem koordinat yang dapat digunakan sebagai referensi pengukuran.
Metode ini sangat penting dalam pekerjaan survey karena memungkinkan penentuan posisi titik dengan ketelitian tinggi meskipun tidak tersedia akses terhadap sinyal satelit GNSS.
Apa Itu Total Station?
Sebelum memahami lebih jauh tentang traversing total station, penting untuk mengetahui apa yang dimaksud dengan Total Station.
Total Station adalah alat ukur elektronik yang menggabungkan fungsi:
- Theodolite elektronik
- Electronic Distance Measurement (EDM)
- Sistem penyimpanan data digital
Alat ini mampu mengukur:
- Sudut horizontal
- Sudut vertikal
- Jarak miring
- Koordinat titik
- Elevasi
Data hasil pengukuran dapat langsung disimpan dalam memori alat dan diolah menggunakan software survey.
Karena kemampuannya yang lengkap, Total Station menjadi salah satu instrumen utama dalam pekerjaan survey modern.
Mengapa Total Station Masih Banyak Digunakan?
Meskipun teknologi GNSS berkembang pesat, traversing total station tetap memiliki peran penting dalam dunia survey.
Beberapa alasan yang membuat metode ini masih digunakan antara lain:
Akurasi Tinggi
Traversing mampu menghasilkan koordinat yang sangat akurat jika dilakukan dengan prosedur yang benar.
Tidak Bergantung pada Sinyal Satelit
Metode ini dapat digunakan pada area yang tertutup atau memiliki hambatan terhadap sinyal GNSS.
Cocok untuk Area Perkotaan
Bangunan tinggi yang mengganggu sinyal satelit tidak menjadi masalah dalam traversing.
Efektif untuk Jaringan Kontrol Lokal
Traversing sangat cocok digunakan untuk membangun titik kontrol proyek.
Dapat Digunakan pada Berbagai Kondisi Medan
Baik di area terbuka maupun tertutup, traversing tetap dapat dilakukan selama terdapat garis pandang antar titik.
Fungsi Traversing Total Station dalam Survey
Penggunaan traversing total station memiliki berbagai fungsi penting dalam pekerjaan pengukuran.
Membangun Jaringan Kontrol Horizontal
Fungsi utama traversing adalah membangun titik kontrol yang akan digunakan sebagai referensi pengukuran.
Survey Topografi
Titik kontrol hasil traversing digunakan sebagai dasar pemetaan topografi.
Staking Out Konstruksi
Traversing membantu menentukan posisi bangunan sesuai desain.
Pengukuran Batas Lahan
Koordinat hasil traversing dapat digunakan untuk menentukan batas bidang tanah.
Pemetaan Infrastruktur
Digunakan dalam pembangunan jalan, rel kereta api, jembatan, dan utilitas.
Jenis-Jenis Traversing Total Station
Dalam praktik survey, terdapat beberapa jenis traversing total station yang umum digunakan.
Traversing Terbuka (Open Traverse)
Traversing terbuka dimulai dari titik yang diketahui dan berakhir pada titik yang tidak diketahui.
Metode ini biasanya digunakan untuk:
- Survey jalan
- Survey saluran irigasi
- Jalur pipa
- Jalur transmisi
Kelebihan
- Fleksibel
- Cocok untuk pengukuran memanjang
Kekurangan
- Sulit melakukan pemeriksaan kesalahan secara langsung
Traversing Tertutup (Closed Traverse)
Traversing tertutup dimulai dan berakhir pada titik yang sama atau titik yang telah diketahui koordinatnya.
Jenis traversing ini paling sering digunakan karena memungkinkan pemeriksaan kesalahan pengukuran.
Kelebihan
- Dapat menghitung kesalahan penutupan
- Akurasi lebih baik
- Mudah dilakukan koreksi
Kekurangan
- Membutuhkan lebih banyak pengukuran
Traversing Terikat (Linked Traverse)
Traversing terikat dimulai dari satu titik kontrol dan berakhir pada titik kontrol lain yang sudah diketahui koordinatnya.
Jenis ini banyak digunakan dalam proyek konstruksi besar.
Kelebihan
- Akurasi tinggi
- Mudah diverifikasi
Peralatan yang Dibutuhkan untuk Total Station
Sebelum melakukan traversing, surveyor perlu menyiapkan beberapa peralatan berikut.
Total Station
Instrumen utama untuk mengukur sudut dan jarak.
Tripod
Digunakan untuk menopang Total Station agar stabil.
Prisma Reflektor
Berfungsi memantulkan sinyal EDM dari Total Station.
Pole Prisma
Tempat memasang prisma saat pengukuran.
Data Collector
Digunakan untuk menyimpan data hasil pengukuran.
Baterai Cadangan
Memastikan pekerjaan lapangan tidak terganggu.
Persiapan Sebelum Melakukan Traversing Total Station
Keberhasilan traversing sangat dipengaruhi oleh persiapan yang matang.
Beberapa langkah persiapan meliputi:
Menentukan Jalur Traversing
Surveyor harus menentukan titik-titik yang akan digunakan dalam jaringan traversing.
Memastikan Visibilitas Antar Titik
Setiap titik harus memiliki garis pandang yang jelas terhadap titik berikutnya.
Memeriksa Kondisi Alat
Pastikan Total Station telah dikalibrasi dan berfungsi dengan baik.
Menyiapkan Titik Kontrol
Jika memungkinkan, gunakan benchmark atau titik kontrol yang telah diketahui koordinatnya.
Langkah-Langkah Pelaksanaan Traversing Total Station
Berikut tahapan umum dalam pelaksanaan traversing total station.
1. Menentukan Titik Awal
Pilih titik kontrol yang memiliki koordinat diketahui.
Titik ini akan menjadi referensi seluruh pengukuran.
2. Mendirikan Total Station
Pasang tripod dengan kokoh.
Kemudian lakukan:
- Centering
- Leveling
- Pengaturan tinggi alat
Proses ini harus dilakukan dengan teliti untuk menghindari kesalahan.
3. Mengarahkan Alat ke Titik Referensi
Surveyor mengarahkan alat ke titik belakang (backsight) untuk menentukan orientasi.
Langkah ini penting agar arah pengukuran sesuai sistem koordinat.
4. Mengukur Sudut dan Jarak
Setelah orientasi selesai, lakukan pengukuran menuju titik berikutnya.
Data yang diperoleh meliputi:
- Sudut horizontal
- Sudut vertikal
- Jarak miring
5. Pindah ke Titik Berikutnya
Total Station dipindahkan ke titik yang baru diukur.
Proses pengukuran kemudian diulang hingga seluruh jaringan traversing selesai.
6. Melakukan Penutupan Traversing
Jika menggunakan traversing tertutup, lakukan pengukuran hingga kembali ke titik awal.
Langkah ini digunakan untuk menghitung kesalahan penutupan.
Perhitungan dalam Traversing Total Station
Setelah data lapangan diperoleh, langkah berikutnya adalah melakukan perhitungan.
Perhitungan meliputi:
Koreksi Sudut
Digunakan untuk menghilangkan kesalahan pengamatan sudut.
Perhitungan Azimuth
Menentukan arah setiap segmen traversing.
Perhitungan Koordinat
Menghitung koordinat seluruh titik dalam jaringan.
Koreksi Kesalahan Penutupan
Dilakukan apabila terdapat selisih pada hasil pengukuran.
Kesalahan yang Sering Terjadi dalam Traversing Total Station
Meskipun metode ini cukup andal, beberapa kesalahan tetap dapat terjadi.
Kesalahan Centering
Terjadi ketika alat tidak tepat berada di atas titik.
Kesalahan Leveling
Mengakibatkan pengukuran sudut menjadi kurang akurat.
Kesalahan Pembacaan Prisma
Tinggi prisma yang salah dapat memengaruhi hasil pengukuran.
Kesalahan Orientasi
Backsight yang tidak tepat dapat menyebabkan seluruh jaringan bergeser.
Kesalahan Pencatatan Data
Kesalahan input data masih menjadi salah satu masalah yang sering ditemukan di lapangan.
Cara Meningkatkan Akurasi Traversing Total Station
Agar hasil traversing lebih akurat, beberapa langkah berikut dapat diterapkan.
Gunakan Titik Kontrol yang Stabil
Titik kontrol harus berada pada lokasi yang tidak mudah bergeser.
Lakukan Pengamatan Berulang
Pengukuran sudut dapat dilakukan lebih dari satu kali.
Periksa Kalibrasi Alat
Pastikan Total Station dalam kondisi baik.
Hindari Kondisi Cuaca Buruk
Kabut dan hujan dapat memengaruhi akurasi pengukuran jarak.
Gunakan Traversing Tertutup
Jenis traversing ini memudahkan pemeriksaan kesalahan.
Kelebihan Traversing Total Station
Metode traversing total station memiliki sejumlah keunggulan.
Akurasi Tinggi
Mampu menghasilkan koordinat yang presisi.
Cocok untuk Area Tertutup
Tidak memerlukan sinyal satelit.
Dapat Digunakan pada Berbagai Medan
Efektif di kawasan perkotaan maupun hutan.
Data Mudah Diolah
Hasil pengukuran dapat langsung diproses secara digital.
Kekurangan Traversing Total Station
Selain kelebihan, terdapat beberapa keterbatasan.
Membutuhkan Garis Pandang
Setiap titik harus saling terlihat.
Memerlukan Banyak Titik Kontrol
Semakin luas area, semakin banyak titik yang dibutuhkan.
Waktu Pengukuran Relatif Lebih Lama
Dibandingkan metode GNSS RTK pada area terbuka.
Aplikasi Traversing Total Station dalam Berbagai Proyek
Penggunaan traversing total station dapat ditemukan pada berbagai sektor.
Pembangunan Jalan
Digunakan untuk membangun jaringan kontrol sepanjang jalur jalan.
Pembangunan Gedung
Membantu menentukan posisi bangunan dengan akurat.
Survey Topografi
Menjadi dasar pemetaan kontur dan detail lapangan.
Pertambangan
Digunakan untuk kontrol posisi area tambang.
Infrastruktur Utilitas
Membantu pemetaan jaringan pipa, kabel, dan saluran.
Perbedaan Traversing Total Station dan GNSS
Banyak surveyor membandingkan traversing dengan GNSS.
Berikut beberapa perbedaannya:
| Aspek | Traversing Total Station | GNSS |
|---|---|---|
| Akurasi | Tinggi | Tinggi |
| Sinyal Satelit | Tidak diperlukan | Diperlukan |
| Area Tertutup | Sangat cocok | Kurang optimal |
| Kecepatan | Sedang | Cepat |
| Garis Pandang | Diperlukan | Tidak diperlukan |
Dalam praktiknya, kedua metode sering digunakan secara bersamaan untuk mendapatkan hasil terbaik.
Baca Juga : Cara Menentukan Titik Benchmark dalam Survey Topografi
Kesimpulan
Traversing total station merupakan salah satu metode pengukuran yang sangat penting dalam dunia survey dan pemetaan. Metode ini memungkinkan surveyor membangun jaringan kontrol yang akurat melalui pengukuran sudut dan jarak menggunakan Total Station.
Meskipun teknologi GNSS semakin berkembang, traversing tetap menjadi pilihan utama pada area yang memiliki hambatan sinyal satelit atau membutuhkan tingkat kontrol yang tinggi. Dengan memahami jenis traversing, prosedur pengukuran, teknik perhitungan, serta cara mengurangi kesalahan, surveyor dapat menghasilkan data yang akurat dan dapat diandalkan.
Oleh karena itu, penguasaan metode traversing menggunakan Total Station masih menjadi keterampilan dasar yang wajib dimiliki oleh setiap profesional di bidang survey, pemetaan, konstruksi, dan geospasial modern.
