Panduan Lengkap Memahami Base Station dan Rover dalam Sistem GNSS RTK
Base station dan rover merupakan dua komponen utama yang tidak dapat dipisahkan dalam teknologi GNSS RTK (Real Time Kinematic). Keduanya bekerja secara bersamaan untuk menghasilkan data koordinat dengan tingkat akurasi tinggi hingga skala sentimeter. Saat ini, penggunaan GNSS RTK semakin populer dalam berbagai pekerjaan survey dan pemetaan karena mampu memberikan hasil yang cepat, akurat, dan efisien dibandingkan metode pengukuran konvensional.
Dalam dunia geospasial modern, kebutuhan akan data posisi yang presisi sangat penting. Baik untuk survey topografi, pengukuran batas lahan, pembangunan infrastruktur, pertambangan, perkebunan, maupun monitoring deformasi, akurasi data menjadi faktor utama yang menentukan kualitas hasil pekerjaan. Di sinilah peran base station dan rover menjadi sangat vital.
Meskipun banyak surveyor yang telah menggunakan GNSS RTK dalam pekerjaan sehari-hari, tidak sedikit yang masih belum memahami secara mendalam bagaimana kedua perangkat ini bekerja, apa fungsi masing-masing, serta bagaimana cara mengoptimalkan penggunaannya di lapangan.
Artikel ini akan membahas secara lengkap mengenai base station dan rover, mulai dari pengertian, fungsi, cara kerja, komponen, kelebihan, hingga tips penggunaannya agar hasil survey lebih akurat dan efisien.
Apa Itu GNSS RTK?
Sebelum memahami lebih jauh mengenai base station dan rover, penting untuk mengetahui terlebih dahulu apa yang dimaksud dengan GNSS RTK.
GNSS merupakan singkatan dari Global Navigation Satellite System, yaitu sistem navigasi berbasis satelit yang mencakup beberapa konstelasi seperti:
- GPS (Amerika Serikat)
- GLONASS (Rusia)
- Galileo (Uni Eropa)
- BeiDou (China)
- QZSS (Jepang)
Sementara itu, RTK atau Real Time Kinematic adalah metode pengukuran GNSS yang menggunakan koreksi posisi secara real-time untuk menghasilkan koordinat dengan tingkat ketelitian tinggi.
Teknologi RTK memungkinkan surveyor memperoleh data koordinat dengan akurasi sentimeter secara langsung di lapangan tanpa harus melakukan pengolahan data yang rumit setelah survey selesai.
Apa Itu Base Station?
Dalam sistem GNSS RTK, base station dan rover memiliki fungsi yang berbeda namun saling melengkapi.
Base station adalah receiver GNSS yang ditempatkan pada titik yang koordinatnya telah diketahui atau ditentukan dengan tingkat akurasi tinggi.
Tugas utama base station adalah:
- Menerima sinyal satelit GNSS
- Menghitung kesalahan posisi
- Menghasilkan data koreksi
- Mengirimkan koreksi ke rover secara real-time
Karena koordinat base station telah diketahui, alat ini dapat membandingkan posisi hasil pengamatan dengan posisi sebenarnya. Selisih tersebut kemudian digunakan sebagai koreksi yang dikirimkan kepada rover.
Apa Itu Rover?
Rover adalah receiver GNSS yang digunakan untuk melakukan pengukuran titik-titik di lapangan.
Dalam sistem base station dan rover, rover bertugas menerima:
- Sinyal satelit GNSS
- Data koreksi dari base station
Dengan menggabungkan kedua data tersebut, rover mampu menghasilkan koordinat yang jauh lebih akurat dibandingkan pengukuran GNSS standar.
Rover biasanya dibawa oleh surveyor ke berbagai titik yang akan diukur selama pekerjaan berlangsung.
Mengapa Base Station dan Rover Sangat Penting?
Keberadaan base station dan rover menjadi kunci utama dalam metode RTK.
Tanpa sistem koreksi yang diberikan oleh base station, receiver GNSS hanya menghasilkan akurasi beberapa meter.
Dengan adanya koreksi RTK, akurasi dapat meningkat hingga:
- 1–3 cm horizontal
- 2–5 cm vertikal
Tingkat akurasi tersebut sangat penting untuk berbagai pekerjaan yang membutuhkan presisi tinggi.
Fungsi Base Station dalam Survey GNSS RTK
Base station memiliki beberapa fungsi utama :
Menjadi Titik Referensi
Base station berfungsi sebagai titik acuan bagi seluruh pengukuran.
Menghitung Kesalahan Posisi
Receiver menghitung perbedaan antara posisi sebenarnya dan posisi hasil pengamatan satelit.
Mengirimkan Data Koreksi
Koreksi dikirimkan secara real-time kepada rover.
Menjaga Konsistensi Data
Seluruh titik hasil pengukuran akan berada dalam sistem koordinat yang sama.
Fungsi Rover dalam Survey GNSS RTK
Sementara itu, rover memiliki fungsi yang berbeda.
Mengukur Titik Lapangan
Rover digunakan untuk memperoleh koordinat berbagai objek atau titik yang diperlukan.
Menerima Koreksi RTK
Data koreksi dari base station digunakan untuk meningkatkan akurasi posisi.
Menyimpan Data Survey
Koordinat hasil pengukuran disimpan pada controller atau data collector.
Mendukung Pekerjaan Pemetaan
Data yang diperoleh dapat digunakan untuk berbagai kebutuhan geospasial.

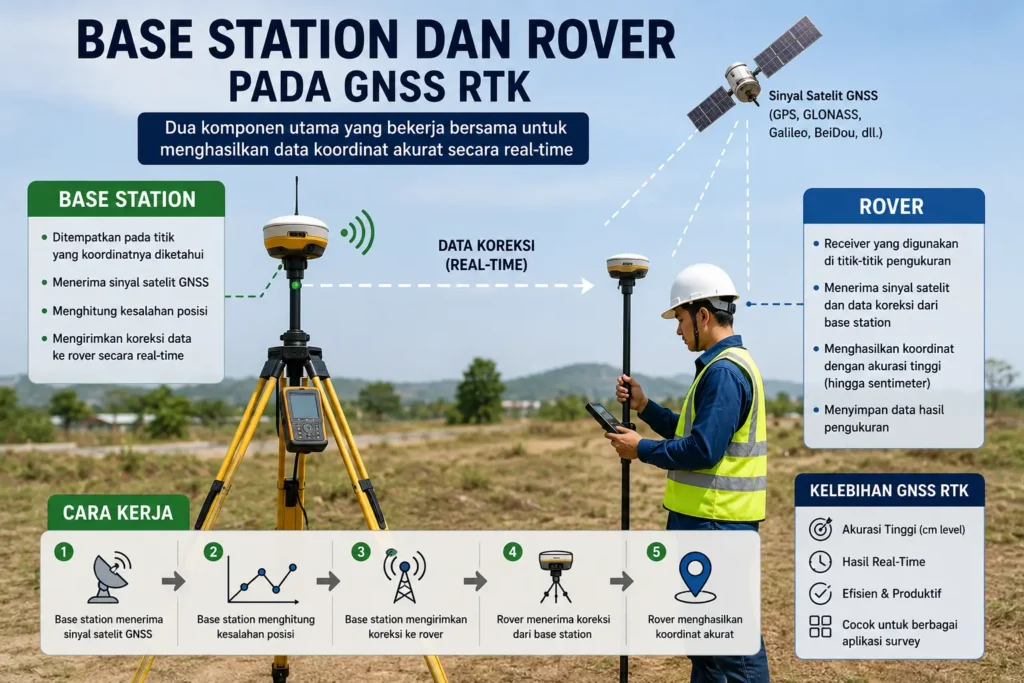

Cara Kerja Base Station dan Rover
Memahami cara kerja base station dan rover sangat penting bagi surveyor.
Secara sederhana, proses kerjanya sebagai berikut:
Tahap 1: Base Station Menerima Sinyal Satelit
Base station menerima sinyal dari berbagai satelit GNSS.
Tahap 2: Menghitung Kesalahan
Karena koordinat base sudah diketahui, alat dapat menghitung kesalahan posisi yang terjadi.
Tahap 3: Mengirim Koreksi
Data koreksi dikirimkan ke rover melalui:
- Radio UHF
- Internet
- Jaringan CORS
Tahap 4: Rover Menerima Koreksi
Rover menerima koreksi dari base station.
Tahap 5: Menghasilkan Posisi Akurat
Rover menggabungkan sinyal satelit dan koreksi sehingga memperoleh koordinat presisi tinggi secara real-time.
Metode Komunikasi antara Base Station dan Rover
Sistem base station dan rover membutuhkan media komunikasi untuk mengirimkan koreksi.
Beberapa metode yang umum digunakan antara lain:
Radio UHF
Metode ini menggunakan gelombang radio untuk mengirim koreksi.
Kelebihan
- Tidak membutuhkan internet
- Stabil di area terpencil
Kekurangan
- Jangkauan terbatas
- Membutuhkan frekuensi radio tertentu
Internet NTRIP
NTRIP merupakan metode yang menggunakan jaringan internet.
Kelebihan
- Jangkauan luas
- Mudah digunakan
Kekurangan
- Bergantung pada kualitas jaringan seluler
Jaringan CORS
CORS merupakan stasiun referensi permanen yang menyediakan data koreksi.
Kelebihan
- Tidak perlu membangun base sendiri
- Efisien
Kekurangan
- Membutuhkan koneksi internet
Komponen Base Station GNSS RTK
Sebuah base station terdiri dari beberapa komponen utama.
Receiver GNSS
Perangkat utama untuk menerima sinyal satelit.
Antena GNSS
Digunakan untuk menangkap sinyal dari satelit.
Tripod
Menjaga kestabilan posisi receiver.
Radio atau Modem
Berfungsi mengirim data koreksi.
Sumber Daya
Biasanya menggunakan baterai berkapasitas besar.
Komponen Rover GNSS RTK
Rover juga memiliki beberapa komponen penting.
Receiver GNSS
Digunakan untuk menerima sinyal satelit dan koreksi.
Pole Rover
Berfungsi sebagai penyangga receiver.
Controller
Digunakan untuk mengontrol pengukuran dan menyimpan data.
Modem Komunikasi
Menerima koreksi dari base station.
Baterai
Menyuplai kebutuhan daya selama survey.
Cara Menyiapkan Base Station
Agar sistem base station dan rover bekerja optimal, pemasangan base harus dilakukan dengan benar.
Menentukan Titik Base
Pilih titik yang stabil dan memiliki pandangan langit terbuka.
Memasang Tripod
Pastikan tripod berdiri kokoh.
Melakukan Centering
Receiver harus tepat berada di atas titik kontrol.
Mengukur Tinggi Antena
Pengukuran tinggi antena harus dilakukan dengan teliti.
Memasukkan Koordinat
Koordinat titik referensi dimasukkan ke sistem.
Cara Menyiapkan Rover
Setelah base siap, rover dapat dikonfigurasi.
Menghubungkan ke Base
Pastikan rover menerima data koreksi.
Memilih Sistem Koordinat
Gunakan sistem koordinat yang sesuai dengan proyek.
Memastikan Status Fixed
Survey sebaiknya dilakukan setelah rover memperoleh status Fixed.
Memeriksa Jumlah Satelit
Semakin banyak satelit yang diterima, semakin baik kualitas pengukuran.
Faktor yang Mempengaruhi Akurasi Base Station dan Rover
Beberapa faktor dapat memengaruhi performa base station dan rover.
Jumlah Satelit
Jumlah satelit yang sedikit dapat menurunkan akurasi.
Kondisi Atmosfer
Gangguan ionosfer dan troposfer memengaruhi sinyal GNSS.
Multipath
Pantulan sinyal dari bangunan atau objek lain dapat menyebabkan kesalahan.
Jarak Base ke Rover
Semakin jauh jarak antara keduanya, semakin besar potensi kesalahan.
Kualitas Receiver
Receiver modern umumnya menghasilkan performa yang lebih baik.
Kelebihan Sistem Base Station dan Rover
Penggunaan base station dan rover memberikan banyak keuntungan.
Akurasi Sentimeter
Hasil pengukuran sangat presisi.
Hasil Real-Time
Koordinat langsung tersedia di lapangan.
Efisiensi Waktu
Tidak memerlukan proses pengolahan yang panjang.
Fleksibilitas Tinggi
Dapat digunakan untuk berbagai jenis pekerjaan survey.
Mendukung Area Luas
Cocok untuk proyek skala besar.
Kekurangan Sistem Base Station dan Rover
Selain kelebihan, terdapat beberapa keterbatasan.
Membutuhkan Investasi Awal
Peralatan GNSS RTK relatif mahal.
Bergantung pada Komunikasi
Koneksi antara base dan rover harus stabil.
Sensitif terhadap Hambatan
Bangunan tinggi dan pepohonan dapat mengganggu sinyal.
Memerlukan Operator Terlatih
Pengoperasian yang tidak tepat dapat menghasilkan data yang kurang akurat.
Aplikasi Base Station dan Rover dalam Berbagai Bidang
Saat ini base station dan rover digunakan di berbagai sektor.
Survey Topografi
Digunakan untuk pembuatan peta kontur dan model permukaan tanah.
Pengukuran Batas Lahan
Membantu menentukan batas bidang tanah secara presisi.
Konstruksi
Digunakan untuk staking out dan pengawasan pembangunan.
Pertambangan
Membantu pemetaan area tambang dan perhitungan volume.
Perkebunan
Digunakan untuk pemetaan blok dan manajemen lahan.
Infrastruktur
Mendukung pembangunan jalan, jembatan, bendungan, dan utilitas.
Tips Mengoptimalkan Penggunaan Base Station dan Rover
Untuk memperoleh hasil terbaik, beberapa tips berikut dapat diterapkan.
Gunakan Titik Base yang Stabil
Hindari area yang mudah bergeser.
Pastikan Antena Terpasang dengan Benar
Kesalahan tinggi antena dapat memengaruhi hasil.
Pantau Status RTK
Pastikan rover selalu berada pada status Fixed.
Hindari Area dengan Hambatan Sinyal
Area terbuka memberikan hasil terbaik.
Periksa Peralatan Sebelum Survey
Pastikan baterai dan perangkat komunikasi berfungsi normal.
Masa Depan Teknologi GNSS RTK
Teknologi GNSS RTK terus berkembang.
Beberapa inovasi yang mulai banyak digunakan meliputi:
- Multi-konstelasi GNSS
- Integrasi drone dan GNSS
- Network RTK berbasis cloud
- Pemantauan real-time berbasis IoT
- Otomasi pengukuran geospasial
Perkembangan tersebut akan membuat sistem base station dan rover semakin efisien dan mudah digunakan.
Baca Juga : Metode Traversing dalam Pengukuran Menggunakan Total Station
Kesimpulan
Base station dan rover merupakan dua komponen utama dalam sistem GNSS RTK yang bekerja bersama untuk menghasilkan data koordinat dengan tingkat akurasi tinggi. Base station berfungsi sebagai titik referensi yang menghitung dan mengirimkan koreksi, sedangkan rover digunakan untuk melakukan pengukuran titik-titik di lapangan.
Dengan memahami fungsi, cara kerja, komponen, serta faktor yang memengaruhi performanya, surveyor dapat mengoptimalkan penggunaan GNSS RTK dalam berbagai pekerjaan pemetaan dan pengukuran. Seiring perkembangan teknologi geospasial, sistem base station dan rover akan terus menjadi solusi utama untuk memperoleh data posisi yang cepat, akurat, dan efisien.
