Lidar CHCNAV AlphaAir 15 (Premium Airborne LiDAR Solution)

CHCNAV AlphaAir 15 (AA15) adalah sistem LiDAR udara canggih yang dikembangkan untuk memenuhi kebutuhan profesional dalam pemetaan koridor, survei topografi skala besar, dan ekstraksi fitur geospasial dengan presisi tinggi. Dengan berat hanya 2,5 kg, AA15 adalah salah satu sistem LiDAR teringan di kelasnya, namun menawarkan performa luar biasa dengan jangkauan pemindaian hingga 1800 m (reflektivitas >80%) dan tingkat pengukuran maksimum 2 juta titik/detik. Sistem ini ideal untuk proyek yang membutuhkan data kepadatan tinggi, seperti pemetaan jalan, rel kereta api, bangunan, atau survei di daerah pegunungan dengan perubahan elevasi signifikan.

AA15 mengintegrasikan teknologi prisma miring (tilted prism) yang dipatenkan oleh CHCNAV, memberikan akurasi linear 15 mm pada jarak hingga 150 m dan presisi 5 mm. Teknologi ini memungkinkan deteksi fitur tanah yang akurat, bahkan di dasar lembah atau area dengan vegetasi lebat. Dilengkapi kamera full-frame 45 MP dengan opsi lensa 21 mm atau 35 mm, AA15 menghasilkan tekstur pemetaan beresolusi tinggi untuk pembuatan orthomosaic (DOM), model elevasi digital (DEM), dan rekonstruksi model 3D realistis. Sistem ini juga mendukung kamera eksternal seperti C5/C30 atau kamera pihak ketiga untuk fleksibilitas tambahan.

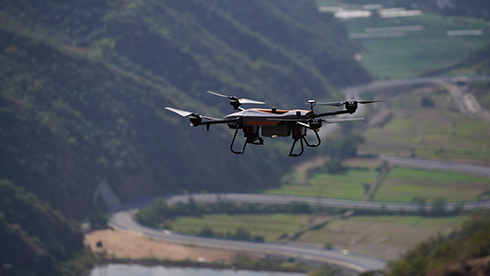

Sistem navigasi AA15 menggunakan GNSS multi-konstelasi (GPS, GLONASS, Galileo, BeiDou, SBAS, QZSS) dan IMU dengan tingkat pembaruan 600 Hz, memberikan akurasi sikap 0,005° (pitch/roll) dan 0,010° (heading) serta akurasi posisi 1 cm (horizontal) dan 2 cm (vertikal) setelah pasca-pemrosesan. Desain pemasangan cepat memungkinkan AA15 dipasang pada berbagai platform, termasuk UAV (seperti DJI Matrice), pesawat ringan, RPAS, dan helikopter, menjadikannya solusi serbaguna untuk berbagai skenario survei.

Proses pengolahan data disederhanakan dengan perangkat lunak CoPre dan CoProcess, yang mendukung pembuatan point cloud, penyesuaian strip, penyempurnaan GCP, dan ekstraksi fitur otomatis seperti jalan, rel kereta api, dan bangunan. CoPre memungkinkan pembuatan model 3D dan DOM dengan tekstur realistis, sementara CoProcess menawarkan modul untuk analisis terrain, jalan, dan volume. Dengan peringkat IP64, AA15 tahan terhadap debu dan cipratan air, memastikan performa andal di berbagai kondisi lingkungan (hindari hujan deras >100 mm/24 jam).

AA15 sangat cocok untuk operasi skala besar, seperti pemetaan koridor infrastruktur, survei geospasial di daerah pegunungan, atau proyek digitalisasi perkotaan. Dengan kepadatan point cloud yang tinggi dan alur kerja yang efisien, sistem ini memungkinkan profesional menghasilkan data 3D berkualitas survei dengan cepat dan hemat biaya.

Fitur Utama

1. LiDAR Jarak Jauh dan Presisi Tinggi

   • Jangkauan maksimum 1800 m (@80% reflektivitas) dan 2 juta pengukuran/detik.

   • Akurasi 15 mm dan presisi 5 mm pada jarak 150 m.

   • Teknologi prisma miring untuk deteksi fitur tanah yang akurat.

2. Kamera 45 MP Serbaguna

   • Lensa 21 mm atau 35 mm untuk tekstur pemetaan beresolusi tinggi.

   • Mendukung kamera eksternal seperti C5/C30 atau pihak ketiga.

   • Menghasilkan RGB point cloud, DOM, DEM, dan model 3D.

3. Desain Ringan dan Fleksibel

   • Berat 2,5 kg, teringan di kelasnya, ideal untuk UAV seperti DJI Matrice.

   • Kompatibel dengan UAV, pesawat ringan, RPAS, dan helikopter.

4. Navigasi Presisi Tinggi

   • GNSS multi-konstelasi dan IMU 600 Hz untuk akurasi sikap dan posisi luar biasa.

   • Akurasi absolut 2-5 cm RMS untuk hasil survei berkualitas tinggi.

5. Perangkat Lunak Efisien

   • CoPre: Pembuatan point cloud, model 3D, dan DOM dengan tekstur realistis.

   • CoProcess: Ekstraksi otomatis fitur jalan, rel kereta api, dan bangunan.

   • Modul analisis terrain, jalan, dan volume untuk aplikasi spesifik.

6. Ketahanan Lingkungan

   • Peringkat IP64 untuk ketahanan terhadap debu dan cipratan air.

   • Operasi pada suhu -20°C hingga +50°C.

7. Aplikasi Serbaguna

   • Ideal untuk pemetaan koridor, survei pegunungan, dan digitalisasi perkotaan.

   • Mendukung ekstraksi fitur dengan kepadatan data tinggi.

Aplikasi Ideal

• Pemetaan Koridor: Survei jalan, rel kereta api, dan jalur pipa dengan detail tinggi.

• Survei Topografi: Pemetaan daerah pegunungan atau area dengan elevasi kompleks.

• Digitalisasi Perkotaan: Pembuatan model 3D kota dan ekstraksi fitur bangunan.

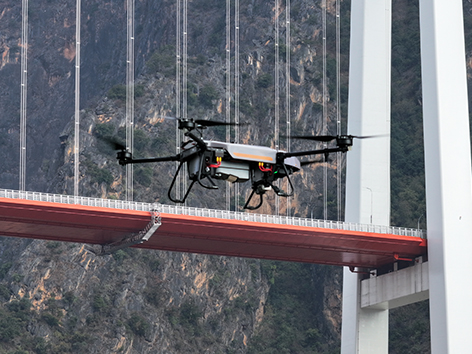

• Pemantauan Infrastruktur: Analisis jembatan, menara, dan koridor listrik.

• Pemetaan Lingkungan: Survei hutan, vegetasi, dan kawasan konservasi.

Spesifikasi Teknis

Kategori	Parameter
Performa Sistem Umum
Akurasi Absolut (Hz & V)	2 cm – 5 cm RMS
Pemasangan	Desain pemasangan dan pelepasan cepat, kompatibel dengan UAV, RPAS, pesawat ringan, dan helikopter
Berat Instrumen	2,5 kg
Dimensi Instrumen	247 mm x 126 mm x 156 mm
Penyimpanan Data	512 GB (opsional 1 TB)
Kecepatan Penyalinan Data	80 Mb/s
Sistem Posisi dan Orientasi
Sistem GNSS	GPS, GLONASS, Galileo, BeiDou, SBAS, QZSS, L-Band
Tingkat Pembaruan IMU	600 Hz
Akurasi Sikap (Pasca-Pemrosesan)	0,005° RMS (pitch/roll), 0,010° RMS (heading)
Akurasi Posisi (Pasca-Pemrosesan)	0,010 m RMS (horizontal), 0,020 m RMS (vertikal)
Sistem Pencitraan
Resolusi Kamera	45 MP
Panjang Fokal	21 mm / 35 mm
Ukuran Sensor	36 x 24 mm (8184 x 5460 piksel)
Ukuran Piksel	4,4 μm
Interval Pemotretan Minimum	1 detik
Bidang Pandang (FOV)	81,2° x 59,5° (21 mm) / 53,4° x 37,8° (35 mm)
Kamera Eksternal	C5/C30 (opsional kamera oblik atau orto pihak ketiga)
Pemindai Laser
Klasifikasi Produk Laser	Kelas 1 (sesuai IEC 60825-1:2014)
Tingkat Pengulangan Pulsa (PRR)	100 kHz, 200 kHz, 500 kHz, 1 MHz
Jangkauan Maksimum (@20% Reflektivitas)	900 m (100 kHz), 720 m (200 kHz), 610 m (500 kHz), 430 m (1 MHz), 385 m (2 MHz)
Jangkauan Maksimum (@80% Reflektivitas)	1800 m (100 kHz), 1440 m (200 kHz), 1220 m (500 kHz), 860 m (1 MHz), 770 m (2 MHz)
Ketinggian Terbang Maksimum (AGL, @20% Reflektivitas)	700 m (100 kHz), 570 m (200 kHz), 450 m (500 kHz), 340 m (1 MHz), 300 m (2 MHz)
Sudut Divergensi Laser	0,032°
Jangkauan Minimum	5 m
Akurasi	15 mm (1σ, @150 m)
Presisi	5 mm (1σ, @150 m)
Kapasitas Multi-Period	Hingga 7 zona
Bidang Pandang (FOV)	75°
Mekanisme Pemindaian	Cermin berputar
Tingkat Pengukuran Maksimum	2.000.000 pengukuran/detik
Kecepatan Pemindaian	50–600 pemindaian/detik (dapat dipilih)
Bentuk Gelombang	Full waveform
Lingkungan
Suhu Operasi	-20°C hingga +50°C
Suhu Penyimpanan	-20°C hingga +60°C
Peringkat IP	IP64
Kelembapan (Operasi)	80%, non-kondensasi
Listrik
Tegangan Masukan	DC 24 V (15–27 V)
Konsumsi Daya	60 W
Perangkat Lunak
CoPre	Penyalinan data, pemrosesan POS, pembuatan point cloud dan gambar, penyesuaian strip, penyempurnaan GCP, optimalisasi noise, pembuatan DOM dan model 3D
CoProcess	Modul terrain, jalan, volume, ekstraksi jalan, dan ekstraksi bangunan

Catatan Penting

• Regulasi: Patuhi peraturan lokal terkait izin penerbangan dan operasi UAV, RPAS, atau pesawat.

• Kondisi Operasi: Hindari penggunaan saat hujan deras (>100 mm/24 jam) untuk menjaga performa.

• Dukungan: CHCNAV menyediakan pelatihan dan layanan purna jual melalui jaringan dealer di lebih dari 130 negara. Hubungi PT. Asih Mandiri Sejahtera untuk informasi lebih lanjut.
