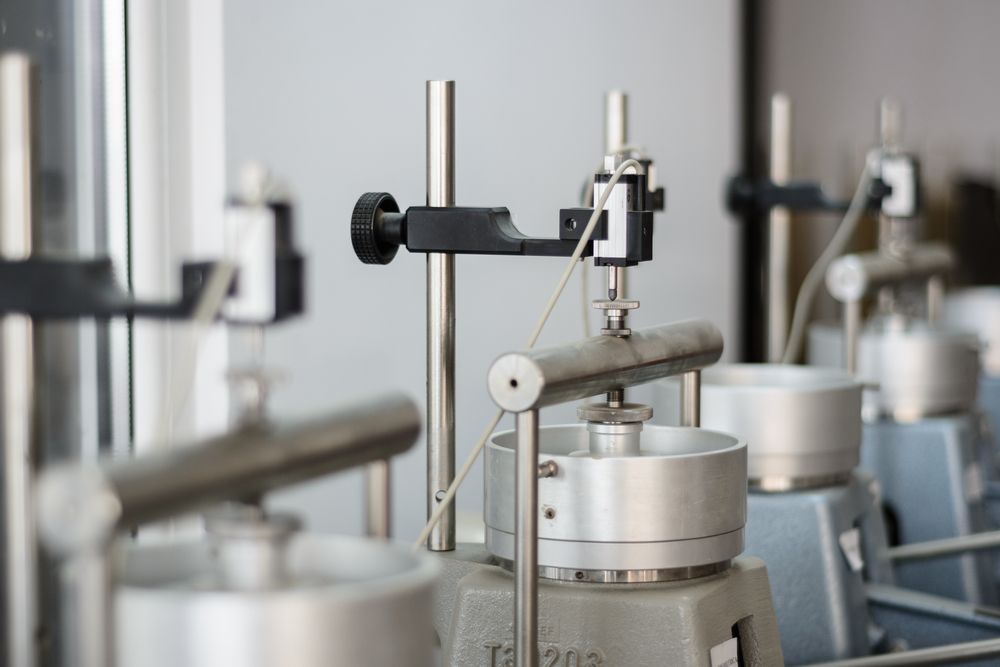

Consolidation Test Set

Consolidation Test Set, ASTM D-2435 / AASHTO T-216

Consolidation Test Set adalah jenis penyelidikan geoteknik yang dilakukan dalam rekayasa geoteknik yang mengukur sifat konsolidasi tanah.

Pengujian oedometer dilakukan dengan mengaplikasikan beban berbeda pada sampel tanah dan mengukur respons deformasi.

Hasil dari pengujian ini kita para ahli Teknik Sipil digunakan untuk memprediksi bagaimana tanah di lapangan akan mengalami deformasi sebagai respons terhadap perubahan tegangan efektif.

Pengujian oedometer dirancang untuk mensimulasikan deformasi satu dimensi

dan kondisi drainase yang dialami tanah di lapangan.

Sampel tanah dalam pengujian oedometer biasanya berbentuk cakram lingkaran dengan rasio diameter-ke-tinggi sekitar 3:1.

Sampel tersebut dipegang dalam cincin pembatas yang kaku,

yang mencegah pergeseran lateral sampel tanah,

etapi memungkinkan sampel untuk membengkak atau menyusut secara vertikal sebagai respons terhadap perubahan beban yang diterapkan.

Tegangan vertikal yang diketahui diterapkan pada permukaan atas dan bawah sampel,

biasanya menggunakan beban bebas dan lengan tuas.

Tegangan vertikal yang diterapkan bervariasi dan perubahan ketebalan sampel diukur.

Fitur Dan Spek Alat

Dimensi (p x l x t) : 80 x 80 x 150 cm Berat Kotor : 130 kg ASTM D-2435 AASHTO T-216

Untuk menentukan laju dan besarnya konsolidasi tanah ketika terbatas secara lateral,

dimuat dan diperbolehkan mengalir secara aksial.

RS-516 Bingkai Konsolidasi Terdiri dari : RS-516.1 Bingkai Cor alumunium, dua unit tes 1 Set RS-516.

2 Set Pemuatan Tiga lengan tuas alternatif 1:9, 1:10, 1:11 2 Set RS-517 Konsolidometer Kuningan,

diameter sampel 50,5 mm, batu berpori, penutup pemuatan. 2 Set RS-518 Beban Alur,

baja machining Terdiri dari : RS-518.1 Beban 500 gr 4 Pcs RS-518.2 Beban 1000 gr 2 Pcs RS-518.3 Beban 2000 gr 2 Pcs RS-518.

4 Beban 4000 gr 2 Pcs RS-518.5 Beban 8000 gr 2 Pcs RS-519 Tabung Sampel Baja mesin,

diameter 50,5 mm, dilapisi galvanis, dengan ekstruder 1 Set RG-135 Penunjuk Dial Rentang 10,0 mm x 0,01 mm 2 Pcs RG-840 Gergaji Kawat Panjang 10 cm kurang lebih.

1 Pc Juga diperlukan, tetapi tidak termasuk dalam alat teknik sipil ini: RS-450 Set Pengujian Kadar Air RG-521

Botol Semprot RG-700 Stop Watch RG-710 Jangka Sorong RG-820 Spatula

Spesifikasi Lengkap

Dimension (l x w x h)	80 x 80 x 150 cm
Gross Weight	130 kg
ASTM D-2435 AASHTO T-216
For determining the rate and magnitude of consolidation of soil when it is restrained laterally, loadded and drain axially.
RS-516 Consolidation Frame
Consist of :
	RS-516.1 Frame Cast alumunium, two test unit 1 Set
	RS-516.2 Loading Set Three alternative lever arm 1:9, 1:10, 1:11 2 Set
	RS-517 Consolidometer Brass, 50.5 mm sample dia., porous stone, loading cap. 2 Set
	RS-518 Loads Slotted, machined steel
Consist of :
	RS-518.1 Load 500 gr 4 Pcs
	RS-518.2 Load 1000 gr 2 Pcs
	RS-518.3 Load 2000 gr 2 Pcs
	RS-518.4 Load 4000 gr 2 Pcs
	RS-518.5 Load 8000 gr 2 Pcs
	RS-519 Sample Tubes Machine steel, 50.5 mm dia., galvanized, with extruder 1 Set
	RG-135 Dial Indicator Range 10.0 mm x 0.01 mm 2 Pcs
	RG-840 Wire Saw 10 cm length approx. 1 Pc
	Also required,
	but not part of this set:
	RS-450 Moisture Content Test Set
	RG-521 Wash Bottle
	RG-700 Stop Watch
	RG-710 Vernier Caliper
	RG-820 Spatula
